Verwenden Sie Ihren FLEX, um die Software der meisten Steuergeräte einfach über die OBD-Buchse des Fahrzeugs zu optimieren, neu zu programmieren, zu aktualisieren oder zu ändern. Über eine Internetverbindung erhalten Sie Zugriff auf alle Möglichkeiten, die Ihnen das Tool bietet.

Verwenden Sie für erweiterte und Reparaturarbeiten das Flexbox-Modul, um Ihre Steuereinheit in den Modi BDM, Bootloader, JTAG und AUD zu programmieren. Das Gerät erkennt eventuelle Verbindungs- oder Kommunikationsfehler dank des Konzepts seines hochmodernen Designs.

Der mit FLEX verknüpfte technische Support bietet Ihnen globale Unterstützung durch Remoteverbindung, Chat und Ticketsystem. Entdecken Sie die unendlichen Möglichkeiten von FLEX über die Wissensdatenbank und die Dienstleistungen von MAGICMOTORSPORT.
IN VERBINDUNG BLEIBEN
Verbinden Sie Ihr Fahrzeug mit unserer fortschrittlichsten Technologie über die verschiedenen Modi, die Ihnen angeboten werden. Mit Flex können Sie Motoren, Getriebe, Sicherheitsfunktionen und Infotainment-Einheiten in Ihrem Fahrzeug so effizient wie möglich verwalten.
ISO 15765:2 x CAN
ISO 99141-2 & ISO 14230: 2 x K-LINE, 1xL-LINE
Ethernet
SAE J1850 PWM, VPW
SAE J1708
BDM MPC5xx
- Bootloader C167
Bootloader ST10F2xx
Bootloader TC17xx
Bootloader Nexus MPC/SPC 5xxx
JTAG Renesas SH705x
JTAG Renesas SH72xxx
AUD NEC 76F00xx
Lieferumfang
Package contents
# | SKU code | Quantity | Description |
---|---|---|---|
1 | FLK35 | 1 | Cabling kit: FLX3.5 color coded wiring harness |
2 | FLK42 | 1 | Adapter kit: 6 pcs set of pin adapters to FLX4.2 |

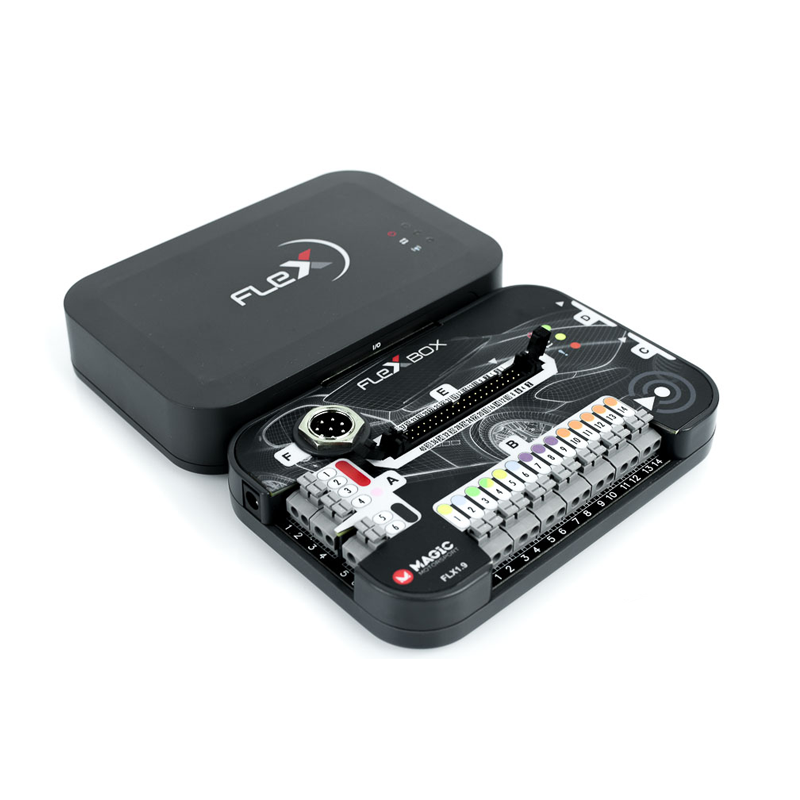

3 | FLX1.1 | 1 | FLEX Base Module |
4 | FLX1.9 | 1 | FlexBox Module for FLEX |
5 | FLX2.10 | 1 | Connection cable OBD: FLEX to CAN/Kline RED |
6 | FLX2.11 | 1 | Connection cable OBD: FLEX to ENet GREEN |
7 | FLX3.9 | 1 | Connection cable: USB 2.0 AM-BM BLK 1.8m |
8 | FLX4.9 | 1 | Power Supply adapter 110-240V 14V 5A |
9 | FLX3.3 | 1 | Connection cable: FlexBox port C to NEC 7F00 XX |
10 | FLX3.4 | 1 | Connection cable: FlexBox port D to BDM MPC5xx |
11 | FLX4.1 | 1 | FlexBox port E 40 pins adapter for FLX3.5 |
12 | FLX9.1 | 1 | Flex & FlexBox diagnostic adapter |
13 | FLX8.10 | 1 | FLEX Branded Box |
Technische Details
Technical Details
Led | PC Port |
---|---|
Power Data Error |
USB 2.0 |
Power | Communication Port |
12V 5A/24V 2.5A | ISO 15765:2 x CAN ISO 99141-2 & ISO 14230: 2 x K-LINE, 1xL-LINE Ethernet SAE J1850 PWM, VPW SAE J1708 |
Protections | Universal Port |
ESD 1kV Over power Over voltage Over temperature Power polarization USB galvanic separation |
Universal 15 In/Out ports Voltage standard: internal 3.3V, internal 5V, external 1.8 - 5.5V JTAG, BDM, AUD, UART |
